工作環境：溫度-40℃～+55℃，相對濕度≤95%
工作電壓：DC24V
工作電流：100mA@DC24V（配接總線型火焰探測器）250mA@DC24V（配接非總線型火焰探測器）
防護等級：IP65
工作指示：監視狀態綠色指示燈常亮，報警狀態紅色指示燈常亮，故障狀態黃色指示燈常亮
配接主機：火災報警控制器、消防聯動控制器

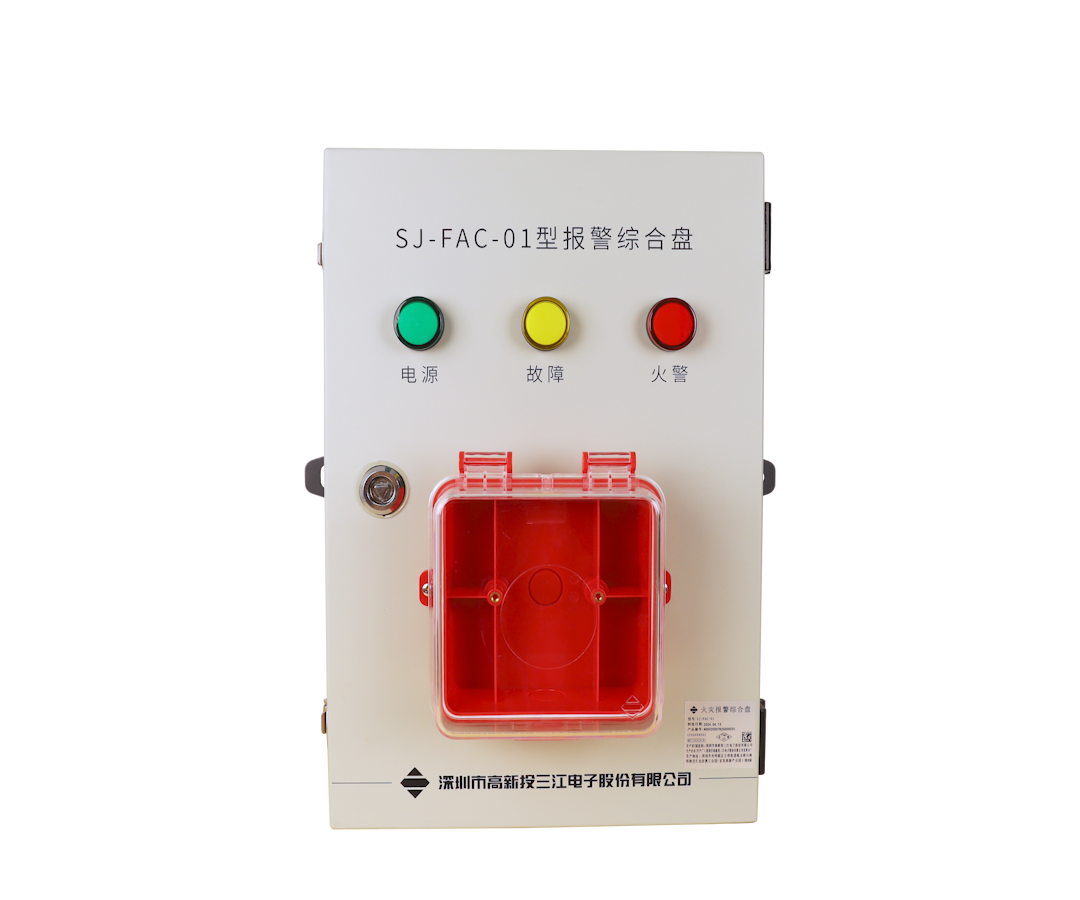

一、什么是SJ-FAC-01隧道火災報警綜合盤
火災報警綜合盤是隧道火災報警系統的組成部分，包含手動報警按鈕及模塊，與火災聲光警報器和火焰探測器組成一套火災報警系統的基本單元。一般壁掛安裝在隧道側壁，也可嵌入于隧道側壁安裝。安裝高度為綜合盤箱底距監視點通道約1.3m處。火災發生時可自動或人工向報警主機發送火警信號，并聯動火災聲光警報器發出聲光信號。
二、SJ-FAC-01隧道火災報警綜合盤的功能特點
1. 具備電源、火警、故障狀態指示燈，便于巡檢。·安裝方式靈活，兼具嵌入式和壁掛式安裝方式。
2. 整體防護等級：IP65，可應用于隧道等復雜環境。
3. 自帶防水盒，預留手報、繼電器安裝位置。
4. 配套高新投三江智能型火焰探測器使用。

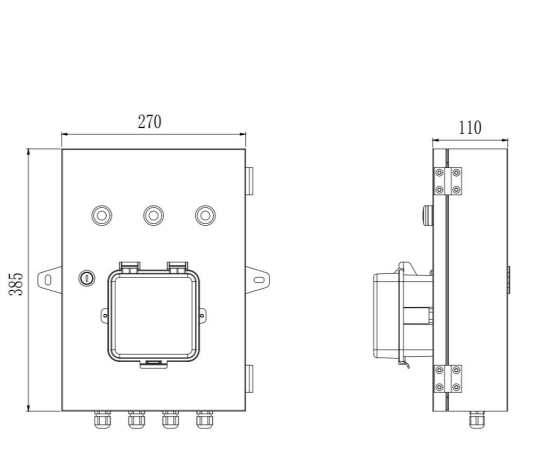

三、SJ-FAC-01隧道火災報警綜合盤的尺寸圖（單位：mm）
四、SJ-FAC-01隧道火災報警綜合盤的接線方式
1、確認火災報警綜合盤的型號和接線方式；
2、拆下安裝掛板和四個出線孔的硅膠塞，將模塊（客戶自備）、防水盒、防水接頭（4個)安裝到產品指定位置后，按照接線示意圖進行接線，完成后將安裝掛板裝好；
3、按施工圖紙，使用鉆孔器根據產品安裝孔距在墻壁鉆出安裝孔，然后使用兩顆M6X60的膨脹螺栓通過安裝孔將其固定到墻壁上。
